Mudah! Begini Cara Pasang Relay Lampu Tembak

Simak panduan lengkap cara pasang relay untuk motor dan mobil serta persiapannya.

JAKARTA – Punya lampu tembak, tapi bingung bagaimana memasangnya? Jangan khawatir, memasang relay lampu tembak sebetulnya tidak sesulit yang kamu pernah bayangkan. Cara pasang relay lampu tembak cukup mudah, dari segi prinsip sebelas-dua belas dengan cara pasang relay klakson.

Cukup ikuti panduan di bawah ini, dan kamu bisa memastikan lampu tembak bekerja optimal dan aman, sehingga perjalanan makin terang.

Tutorial Cara Pasang Relay Lampu Tembak

Sebelum memasang relay, penting untuk paham apa saja fungsi utamanya. Berikut ini fungsi relay yang tepat adalah untuk memastikan arus listrik tetap stabil. Alhasil, saklar terlindung dari beban berlebih dan performa lampu tembak tetap maksimal tetapi tidak berisiko merusak sistem kelistrikan kendaraan.

Sekarang saatnya masuk ke langkah-langkah pemasangan. Panduan berikut akan menjelaskan cara pasang relay lampu tembak secara terpisah untuk motor dan mobil. Dengan begitu, kamu bisa menyesuaikannya dengan kendaraanmu. Yuk, simak selengkapnya!

Untuk Motor

Buat kamu yang menunggangi motor, pemasangan relay lampu tembak terbilang lumayan praktis. Nah, ini cara pasang relay lampu tembak khusus untuk motor yang bisa kamu ikuti dengan mudah:

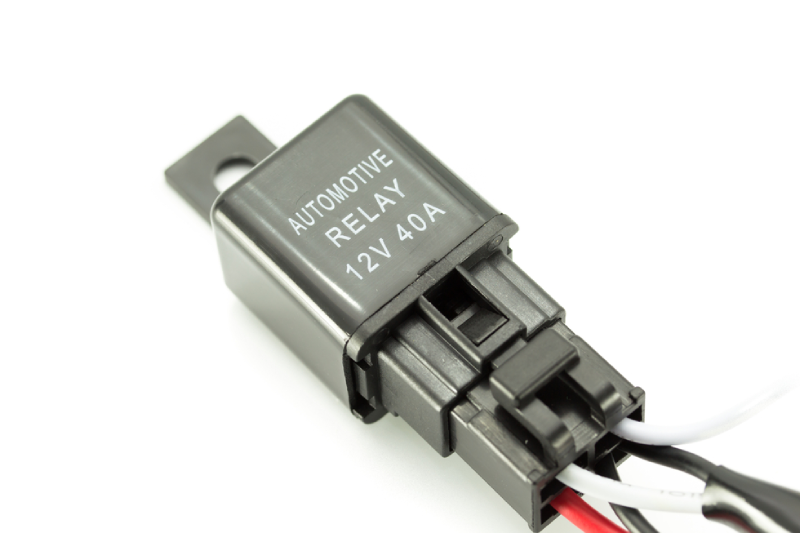

1. Sebelum mulai, pastikan kamu sudah menyiapkan semua alat dan bahan yang diperlukan, seperti relay 12V, kabel, saklar, sekering, terminal kabel, isolasi listrik, obeng, tang, dan crimping tools.
2. Motor harus dalam keadaan mati. Cabut juga kunci kontak.
3. Cari tempat yang aman untuk memasang relay, misalnya di area dekat aki atau di bawah jok motor.
4. Ambil kabel merah dan sambungkan ujungnya ke terminal positif (+) aki motor.
5. Pada relay, sambungkan kabel merah ke pin nomor 30. Kemudian, sambungkan kabel hitam ke pin nomor 85.
6. Hubungkan kabel trigger ke saklar.
7. Sambungkan ujung kabel trigger ke pin nomor 86 pada relay, dan ujung satunya ke saklar.
8. Sambungkan kabel lampu tembak ke pin nomor 87 di relay.
9. Tempatkan saklar pada posisi yang nyaman, contohnya di bawah setang atau di bagian depan motor. Lalu, sambungkan saklar dengan kabel trigger yang sudah kamu pasang tadi.
10. Periksa kembali semua sambungan sebelum menghidupkan motor. Jika relay berfungsi dengan baik, lampu tembak akan menyala.

Untuk Mobil

Selanjutnya beralih ke cara pasang relay lampu tembak mobil. Untuk yang satu ini sedikit lebih kompleks karena melibatkan sistem kelistrikan yang lebih besar. Tapi jangan khawatir, asalkan mengikuti step by step ini, kamu bisa memasangnya tanpa kendala.

Tutorial di bawah ini bisa kamu terapkan ke sebagian besar model mobil, mau itu Terios 2018 ataupun yang lebih lawas lagi seperti Avanza Veloz 2015. Yuk, simak caranya:

1. Sama seperti sebelumnya, siapkan dulu alat dan bahannya. Selain itu, mobil juga harus dalam keadaan mati dan kunci kontak terlepas.
2. Pasang relay di dekat kotak sekering atau di bawah dashboard, atau di tempat yang tidak terpapar panas berlebihan apalagi kebasahan.
3. Ambil kabel merah dan sambungkan ujungnya ke terminal positif (+) aki mobil.
4. Pada relay, sambungkan kabel merah ke pin nomor 30. Selanjutnya, kabel hitam disambungkan ke pin nomor 85
5. Sambungkan juga kabel trigger ke pin nomor 86 pada relay. Lalu, pasang ujung kabel trigger lainnya ke saklar di dekat setir atau dashboard.
6. Kabel lampu tembak harus disambungkan ke pin nomor 87 pada relay yang berfungsi mengalirkan arus listrik.
7. Cek kembali apakah semua kabel sudah terpasang dengan baik.
8. Setelah semua terpasang, coba hidupkan mesin mobil dan nyalakan saklar.

Sudah siap pasang lampu tembak sendiri? Segera cek OLX untuk mendapatkan berbagai pilihan lampu tembak dan aksesoris kendaraan lainnya! (RK/Z)
